作ったもの

作ったものを書いておきます。

●「多数決ロジック」　ＰＩＣ１２Ｆ５０９を使い、３つ以上の入力がアクティヴになったら出力をアクティヴにする。
●「Yonekey10」　ヨネミンにつなげてメロディを弾きやすくするアタッチメント

そしてこれから作る、というか現在製作中なのが

●「ロジブロック」電子ブロック感覚でデジタル回路を作って遊ぶもの

です。

いちおう動いているぞ、というご報告。

テクノの灯火２００９を作るぞーっ。

というわけで今日はバイトの面接の会場が秋葉原だったので、帰りにパーツを買ってきました。
といってもパーツ屋じゃなくて連絡通路にある１００円ショップなんだけど。

今度の「テクノの灯火」はこんな仕様でいきます。
という前に「テクノの灯火」について説明します。初めての方も多くいらっしゃると思うので。

「テクノの灯火」とは：
もともとは「渋谷電気まつり」という共催のライヴイベントの御来場者用グッズとして開発したもので、電子回路を使って電池でＬＥＤを点滅させるだけのシンプルなオブジェです。

初期型は弛張型発振回路＋チャージポンプ回路の組み合わせで１．５ＶでＬＥＤを点滅させるものでした。
ご存知かと思いますが、ＬＥＤは１．５Ｖでは点滅はおろか光りません。
そこを「テクノのチカラ」で点滅させるところから「不可能を可能にすることがテクノなんだ」という意味を込めて作り、配っておりました。
通算で２００個以上配っていたことになりますが、その気持ちがどれぐらい伝わったでしょうね・・・・

そして今回から「そろそろテクノ度を上げたいな」と思い、仕様を以下のように変えて作っていこうと決めたわけ
です。

【テクノの灯火２００９：仕様】

●電源電圧は３ボルト。単５電池２つ。
●発振回路部分にＰＩＣ（１２Ｃ５０９Ａ）を使う。
●ＬＥＤは３素子が入った赤いものを使う。（デッドストック処理も兼ねる）
●基板は秋月Ｃ基板相当。
●塩ビを切り出してアンダーボードにする。

製作予定個数は２２個。
数的に半端ですが、これは手持ちのＰＩＣ１２Ｃ５０９Ａの在庫が２２個というところから来ています。
これを８／９までになんとか作り上げる所存です。

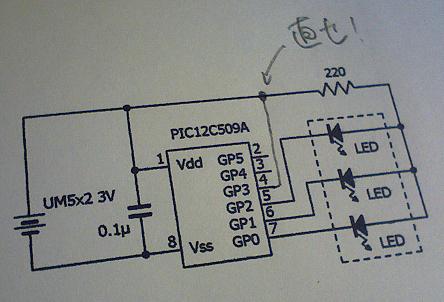

まずは回路図です。BSChで書いてます。
ご覧の通りのシンプルさ。
ＬＥＤは「同時に光らせない」と決めたのでアノードコモンということで１本にしました。

と早速間違いを発見。
ＧＰ３端子は入力にしかならないので何もつながないのは誤動作の元になります。
というわけで「０Ｖ」か「３V」のどちらかにしないといけないんですが、ＧＰ３端子は「リセット端子」としても使われ
るので、「リセットしてない状態」にしておくのがいいだろうということで「３V」のの方につなぐことにしました。
という手書き修正がこれ。

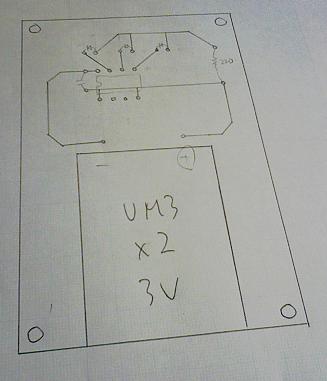

そしてＧＰ３端子の処理も反映しつつパターン図を書いてみます。
回路図は後で直しますって。

なにしろシンプルな回路ですから、パターンもアッサリです。
一番場所を食うので気にしていた「３Ｖ電池ホルダの配置」も無事に収まりました。
最初は「横置き」にしようかと思ったんですが、どんどん寄せていったら縦でも入ることがわかったので思い切って。

でもこれなら単５×２でなくてもCR２０３２も置けるし、ＬＥＤ５個置きも出来るはず。
今年はこれでいくけど、来年はそっちでいってみるか、という次回への展望もすでにここで生まれております。

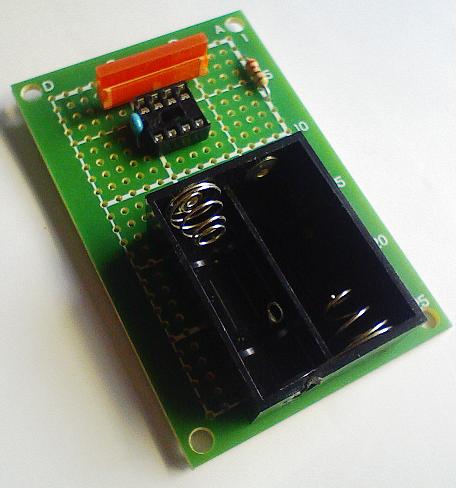

そしてサクサク作ってみました。結構簡単です。
といってもあと２１個作るのだから簡単でないとあとあと困るのでこれは当然ということにします。
以前のトランジスタ式のときは一人で１０日ぐらいかかってました。
これで１週間ぐらいになってくれれば・・・・

光り方のパターンを考えます。

そういえば「どう光らすか」というのを考えていなかったので、それもまたサクッと考えてみました。
以前のバージョンは「とにかく省電力で光らせる」ということだったので、光らせるパターンも何もあったもんじゃなく、結果コンデンサと抵抗で周期を決めてパルス的に光ってもらうしかなかったんです。
でも今度はＰＩＣ。
プログラムエリアの許す限りどんな光らせ方だって出来るわけですよ。
点灯、点滅、周期やデューティだってプログラム次第。
ようしここは、と思うけど凝ればどこまでも凝れそうな気がしてこわいので、まずはこんな感じに光らせることにしました。
左から右にゆっくり→ちょっと速く→もうちょい速く→速く→またゆっくり・・・・を繰り返す仕様です。

これをバッヂのようにしてみんながつけて、それを見ながらヲレが歌う・・・・なんてことを想像すると楽しくなって
きます。やる気の原動力。

そしてプログラム。
以前作った「１Ｈｚタイムベース」とやっていることはかなり似ているので、それをモディファイする形で書いてみました。
所要時間３時間。
まぁパターンごとに試しながら作っていたからというのもあります。

で完成。

３つくっついた形のＬＥＤは光が隣ににじむからかなり幻想的？
これがパラパラと動くとついつい見とれてしまいますなあ。

そういえば＿＿ＣＯＮＦＩＧの設定を間違えてたのでライターの設定でパッチを当てました。
例のＧＰ３関連のことです。
回路的には問題のないところではあるんですが。。

でも流石に３Ｖの低電圧でレギュレータもないという電源的にはちょっとリスクが高く、電池の接触不良の影響をモロに受けてしまうみたいですね。
ちょっと古めの、＋電極が部分的にサビていたやつを使ったら動作が不安定(しょっちゅうパワーオンリセットが
かかる)でした。
サビが振動とか湿気の影響を受けて一種のチャタリングみたいのを起こすんではないだろうか、などと考えてみましたが、どうなんでしょうか？

あとはこれを量産すればいいというところまで来ました。

今回使うＰＩＣは１２Ｃ５０９という、ちょっと古めの、書き込みは１回だけしか出来ない「（鶴田浩二のような）男気
あふれる」チップを使いました。
理由はやっぱり「在庫処分」。
今は秋月でこれの「フラッシュメモリタイプ（１２F５０９）」というのがあります。
機能的にはまったく同じで、なおかつ何度でも書き直しが出来、しかも１個６０円と安い１２Ｆ５０９がある今、あま
り１２Ｃ５０９（今でも売っているが１個１５０円）を持ち続ける意味も無いと思い、いい在庫処分の機会を狙ってい
たのです。

次は量産の進み具合をレポートできたら・・・・いいんですが。

ランダムトーンできました。

前回のブログで書いたとおり、ランダムトーンが出来ました。
なかなかかわいい音がします。
基板からパーツへの配線は某所でやらせていただき、そこの所長さんと完成の喜びを共有したり、所長さんの機材とつないで音の変化を楽しんだり、気がつくと机を叩いてセッションしていたりと面白い日でした。

実際の完成はその２日後の昨日。
電源を入れるとＬＥＤが点く仕様にしていたのをすっかり忘れていて、昨日対処して完成させた次第です。

というわけでネタ元のAirVariableさんのところにご挨拶に行ってきます。

そろそろランダムトーンを作ろうかと

ご無沙汰してました。
タカナンショウ・Ｇが出来たと思ったらそのアイデアをくれた方が亡くなってしまったり（ご冥福は祈り続けてます。）資金が底をついてしまい気力まで枯れかかったり、死神が近づいたり離れたりという精神的に悲惨な状況をくぐりぬけたりしてました。
そんな中、精神的に支えて下さった米本先生をはじめとする皆様、技術的経済的にチャンスを下さったあの方（まだヲレが迷惑をかけているかもしれないので名前は伏せますね）ステージで共闘してくださったまんぺいさんには多大な感謝をするとともに、今後の復興を信じて出来ることは確実にやっていこうと思っている所存です。

ちょっと堅くなりました。
その一環という意味も込めて、前回の記事でも書いたとおりそろそろ「ランダムトーン」を作ってみようかと思っています。（ランダムトーンについてはお手数ですが前回の記事からリンクをたどっていってみてください。）

基板のパターン図は昨日布団の中で作りました、といっても元の回路自体はとてもシンプルなものなのでスグに出来てしまったんですが。

これからバイト先からの電話を待ちながらボチボチ作っていこうかと考えてます。

タカ・ナンショウ・Ｇが出来ました。

やっと「タカ・ナンショウ・Ｇ」が出来ました。
前回「木を切り出した」ところから「基板作り」→「パネルの穴あけ」→「パネルに部品をマウント」→「スイッチ２つつを忘れの対策」→「ワイヤリング」→「動作チェック」→「レタリング」と進め、予定の３台が出来上がったのは昨日の１４時頃でした。
それから急いでデザインフェスタに行き、米本先生にお披露目。
フェスタの終わりがけに米本先生からヨネミン用キーボードユニットを借り、タカ・ナンショウ・ＧにYlink接続してヨネミンとセッションして遊びました。
キーボードユニットはやっぱり大事。そろそろヲレも作らないといけないと感じました。

次はair variableさんの、ＰＩＣ（１２Ｆ６７５）を使った「ランダムトーンジェネレータ」を作ります。
出来上がったら報告して、リンクさせてもらおうっと。

５／１０は久々の鶯谷でした。

５／１０は「ＬＡＢａｔ鶯谷」という、音楽仲間のｏｉｌさんが主催するイベントに出てきました。
まずは秋葉原に寄ってタカナンショウＧの不足パーツを買って、
その後、夏に出すオムニバスアルバム「夏のかにたま２００９」の作業打ち合わせをして、
そして鶯谷に移動、というスケジュールで。
ドトールでちょっとまったりしていたらスタートに遅れてしまったのはナイショです。

当日のセットリスト

●ナナナナぶるうす
現在の７６４７７テーマソング。
ヲレの前の出番の「ザ・モバイルズ」さんが「ブルースなので座って歌います」といっていたのでヲレも座って歌いました。ちょっとした歌謡ショー気分？
今回のオケは間奏にソロパートを入れていないバージョンだったことを間奏の直前に思い出して、あわててヨネミン・Ｇでソロを入れるという慌てよう。

●起電力ロマンス
現在の７６４７７定番ソング、といいつつもう２年以上歌ってる気がする。
そろそろプライオリティ引っ込めたいような。

●トランジスタラジオ
先日亡くなった忌野清志郎さんにささげつつ、自分の高校時代を重ねた替え歌での披露。
音作りと思ってオケの低音をブーストしたのがちょっと裏目に出てたみたい。
これ足利で歌おうかどうしようかちょっと迷ってる。

●チンしてやる
これから押したいと思っている曲。
半ばこれ専用に作ったオシレータ「タカ・ピロ」だけど、どうも歌からこれに移るタイミングがうまくいかないのが玉にキズ。
肉体的な練習でカバーする手もあるけどそこは手作りテクノの伝道師を自負する（ことにしたばかりの）ヲレだから、もうちょっと新しいタカ・ピロを作ってそれでやってみたいところ。
改造するか、新しいのを作るか・・・・
そしてそれが足利に間に合うか・・・・

あ、今思った。
もし新しいタカ・ピロを作るならベルをくっつけよう。
というわけで新しいのを作る！

●キセノンフラッシュ
７６４７７のエンディングナンバー。
この曲に対する評価が多いのがうれしい限りではあるんだけど、やっぱり進化したい。
電池がニブってきてフラッシュが点く時と点かないときがでてきた。
見てくださる方々は「演出だよね？」と言ってくださるんですが、実は焦っていたりして。
まず電池を換えよう。

今回のタイバンさんでビックリしたのは「ＢＩＧ ＪＨＵＮ」さん。
歌っている内容は切ないほど男の子なんだけどしっかりと歌い、しっかりと見せるところがスゴイと思った。
正直自分の出番が来るまで不安になってました。そう思わせてくれるということはスゴイということですよ。
もしチェスのマスターが見たら「セルフプロデュースのしっかりしたヤツだ」というに違いないと思ったし。
いつか連絡先きいて、企画やるときは絶対にお呼びする。

今年中にまず一発、企画とかやりたいなー。

ホームページも作ってます。

Ｂ’ｓＣｈａｍｂｅｒホームページ


ブログもやったのならこっちもだ、だって本当はこっちをメインにしたかったんだろ？という気持ちがタケノコのようにニョキッと出てきたのでちょっと前からボチボチと作り始めました。

正直まだ看板だけの状態なのでまだまだお見せできるものでは正直ないんです。
かと言って「いつ自信をもってドンと出すのか」というとそれもまたいつと決められない部分があって苦しいので、まずは出来たところまで出して、気付いたらボチボチ足して、１年ぐらいでまあまあ重みのあるものになってくれればいいかなと思っています。
